1、电子电路箔行业概述
电子电路铜箔是沉积在线路板基底层上的一层薄铜箔，是制造覆铜板（CCL）及印制电路板（PCB）的重要原材料，起到导电体的作用。电子电路铜箔一般较锂电铜箔更厚，大多在12-70μm，一面粗糙一面光亮，光面用于印制电路，粗糙面与基材相结合。
印制电路板（PrintedCircuitBoard，简称“PCB”），是指在通用基材上按预定设计形成点间连接及印制元件的印制板，其主要功能是使各种电子零组件形成预定电路的连接，起中继传输作用。印制电路板是组装电子零件用的关键互连件，不仅为电子元器件提供电气连接，也承载着电子设备数字及模拟信号传输、电源供给和射频微波信号发射与接收等业务功能，绝大多数电子设备及产品均需配备，因而被称为“电子产品之母”。
覆铜板（CopperCladLaminate，简称“CCL”）是将电子玻纤布或其它增强材料浸以树脂，一面或双面覆以铜箔并经热压而制成的一种板状材料，CCL是PCB的重要基础材料。对CCL上的铜箔进行图案化设计，再将CCL通过显影、刻蚀制程后可形成单层PCB。多层PCB则需要将多个蚀刻好的CCL加上树脂，再次覆以铜箔，经层压、钻孔、电镀、防焊等多道工序后制备而成。
随着电子信息产业的发展，电子电路铜箔随着PCB技术发展而得到广泛应用。在对CCL及PCB提出更低成本、更高质量要求的同时，也对电子电路铜箔的低成本、高性能、高品质及高可靠性等方面不断提出更严格的要求，如当前5G基站、数据中心建设将带动高频高速PCB用铜箔的需求，而充电桩及新能源汽车市场发展，则带动大功率超厚铜箔需求增长。
2、电子电路铜箔产业链分析
电子电路铜箔位于PCB产业链的上游，电子电路铜箔与电子级玻纤布、专用木浆纸、合成树脂等原材料经制备形成覆铜板（CCL），再经过一系列其他复杂工艺形成印制电路板（PCB），被广泛应用于通信、消费电子、计算机及相关设备、汽车电子和工业控制设备产品中。电子电路铜箔的主要原材料为阴极铜，上游为铜矿开采与冶炼行业。

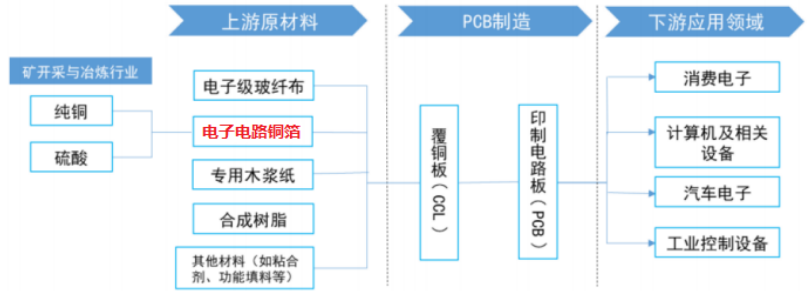

电子电路铜箔在PCB产业链中的位置如下：
图表：电子电路铜箔产业链分析
资料来源：德福科技招股书、中经百汇研究中心
